15132-0702
Cable Assembly, Pico-Lock Receptacle to Pico-Lock Receptacle, 7 Ways, 1.5 mm, 1 Row, 150 mm

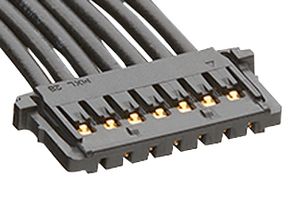

Billedet er vejledende. Se produktspecifikationen.
ProducentMOLEX
Producentens varenummer15132-0702
Varenummer2820723
ProduktsortimentPico-Lock OTS 15132 Series
Også kendt somGTIN UPC EAN: 191128285117
Teknisk datablad
31 På Lager
Brug for flere?
Dag-til-dag levering
Bestil før kl. 17:00 for standardforsendelse
Leveres så længe lager haves
| Antal | |
|---|---|
| 1+ | kr 40,590 |
| 10+ | kr 35,220 |
Pris for:Each
Minimum: 1
Flere: 1
kr 40,59 (ekskl. Moms)
Tilføj varenr. / Linjenote
Tilføjet til din ordrebekræftelse, faktura og følgeseddel kun for denne ordre.
Dette antal vil blive tilføjet til ordrebekræftelsen, faktura, følgeseddel, webbekræftelses-e-mail og produktetiket.
Produktoplysninger
ProducentMOLEX
Producentens varenummer15132-0702
Varenummer2820723
ProduktsortimentPico-Lock OTS 15132 Series
Også kendt somGTIN UPC EAN: 191128285117
Teknisk datablad
Connector to ConnectorPico-Lock Receptacle to Pico-Lock Receptacle
Connector Type APico-Lock 7 Position Receptacle
No. of Positions7Ways
Connector Type BPico-Lock 7 Position Receptacle
Connector Pitch1.5mm
No. of Rows1 Row
Cable Length - Metric150mm
Cable Length - Imperial5.9"
Product RangePico-Lock OTS 15132 Series
Wire Gauge24AWG
Jacket ColourBlack
SVHCNo SVHC (23-Jan-2024)
Alternativer til 15132-0702
1 produkt fundet
Produktoversigt
The 15132-0702 from Molex is a 15132 series Pico-Lock-to-Pico-Lock Off-the-Shelf (OTS) cable assembly. It is a single row, female to female cable assembly with 7 circuits. Pico-Lock cable assembly offers a low profile, high current and positive locks. Ideal for applications requiring space savings and secure mating retention.
- Cable length is 150mm, black colour resin
- Metal material is copper alloy, mating plating material is gold
- Plating termination material is tin, resin material is high temperature thermoplastic
- Minimum insulation resistance is 100Mohm, maximum voltage is 150V
- Mating interface pitch is 1.5mm
- Maximum contact resistance is 20mohm, dielectric withstanding voltage is 500V AC/1 minute
- Crimp or compression termination interface style
- Wire insulation diameter is 1.10mm, wire size is 24AWG, wire/cable type is UL 1061
- Mates with 504050 Pico-lock SMT wire to board header
- UL 94V-0 nylon housing, -20 to +85°C operating temperature range
Tekniske specifikationer
Connector to Connector
Pico-Lock Receptacle to Pico-Lock Receptacle
No. of Positions
7Ways
Connector Pitch
1.5mm
Cable Length - Metric
150mm
Product Range
Pico-Lock OTS 15132 Series
Jacket Colour
Black
Connector Type A
Pico-Lock 7 Position Receptacle
Connector Type B
Pico-Lock 7 Position Receptacle
No. of Rows
1 Row
Cable Length - Imperial
5.9"
Wire Gauge
24AWG
SVHC
No SVHC (23-Jan-2024)
Tekniske dokumenter (3)
Lovgivning og miljø
Oprindelsesland:
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:India
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:India
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Tarifnr.:85444290
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibel:Ja
RoHS
Kompatible med RoHS-phthalater:Ja
RoHS
SVHC:No SVHC (23-Jan-2024)
Download certifikat om produktoverholdelse
Certifikater om produktoverholdelse
Vægt (kg):.004
