S9B-XH-A (LF)(SN)

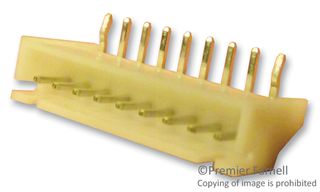

Pin Header, Right Angle, Wire-to-Board, 2.5 mm, 1 Rows, 9 Contacts, Through Hole Right Angle, XH
Billedet er vejledende. Se produktspecifikationen.
ProducentJST / JAPAN SOLDERLESS TERMINALS
Producentens varenummerS9B-XH-A (LF)(SN)
Varenummer1516297
ProduktsortimentXH
Teknisk datablad
14.979 På Lager
Brug for flere?
Dag-til-dag levering
Bestil før kl. 17:00 for standardforsendelse
| Antal | |
|---|---|
| 10+ | kr 3,290 |
| 100+ | kr 2,620 |
| 500+ | kr 2,370 |
| 1000+ | kr 2,240 |
| 2500+ | kr 2,100 |
| 5000+ | kr 2,000 |
Pris for:Each
Minimum: 10
Flere: 10
kr 32,90 (ekskl. Moms)
Tilføj varenr. / Linjenote
Tilføjet til din ordrebekræftelse, faktura og følgeseddel kun for denne ordre.
Dette antal vil blive tilføjet til ordrebekræftelsen, faktura, følgeseddel, webbekræftelses-e-mail og produktetiket.
Produktoplysninger
ProducentJST / JAPAN SOLDERLESS TERMINALS
Producentens varenummerS9B-XH-A (LF)(SN)
Varenummer1516297
ProduktsortimentXH
Teknisk datablad
Connector SystemsWire-to-Board
Pitch Spacing2.5mm
No. of Rows1Rows
No. of Contacts9Contacts
Contact Termination TypeThrough Hole Right Angle
Product RangeXH
Connector ShroudShrouded
Contact MaterialBrass
Contact PlatingTin Plated Contacts
Connector TypePCB Header
SVHCMelamine (23-Jan-2024)
Produktoversigt
The S9B-XH-A (LF)(SN) is a 9-contact 2.5mm pitch Crimp Connector, 3A, 250V rated. This XH series right angled shrouded header disconnectable wire to board Connector is made of tin plated copper undercoated copper alloy post, white PA wafer having side entry PC board mounting direction. This connector was developed based on the high reliability and versatility of the NH series connectors. The connectoris very small with mounting height of 9.8mm and 22AWG applicable wire gauge.
- Original folded beam contact
- 10Ω Maximum contact resistance
- 1000MΩ Minimum insulation resistance
- -25 to 85°C Operating temperature range
Applikationer
Industrial
Tekniske specifikationer
Connector Systems
Wire-to-Board
No. of Rows
1Rows
Contact Termination Type
Through Hole Right Angle
Connector Shroud
Shrouded
Contact Plating
Tin Plated Contacts
SVHC
Melamine (23-Jan-2024)
Pitch Spacing
2.5mm
No. of Contacts
9Contacts
Product Range
XH
Contact Material
Brass
Connector Type
PCB Header
Tekniske dokumenter (1)
Tilknyttede produkter
1 produkt fundet
Lovgivning og miljø
Oprindelsesland:
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:China
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:China
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Tarifnr.:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibel:Ja
RoHS
Kompatible med RoHS-phthalater:Ja
RoHS
SVHC:Melamine (23-Jan-2024)
Download certifikat om produktoverholdelse
Certifikater om produktoverholdelse
Vægt (kg):.008835
