IM535U6DXKMA1
Intelligent Power Module (IPM), IGBT, 600 V, 30 A, 2 kV, DIP, DIPIPM
Billedet er vejledende. Se produktspecifikationen.
ProducentINFINEON
Producentens varenummerIM535U6DXKMA1
Varenummer3625309
ProduktsortimentCIPOS Mini
Også kendt somIM535-U6D, SP003944830
Teknisk datablad
Kan bestilles
Producentens standard leveringstid: 30 uge(r)
Kontakt mig, når varen er på lager
| Antal | |
|---|---|
| 1+ | kr 138,200 |
| 5+ | kr 116,480 |
| 10+ | kr 94,700 |
| 50+ | kr 86,260 |
| 100+ | kr 77,830 |
| 250+ | kr 76,260 |
Pris for:Each
Minimum: 1
Flere: 1
kr 138,20 (ekskl. Moms)
Tilføj varenr. / Linjenote
Tilføjet til din ordrebekræftelse, faktura og følgeseddel kun for denne ordre.
Dette antal vil blive tilføjet til ordrebekræftelsen, faktura, følgeseddel, webbekræftelses-e-mail og produktetiket.
Produktoplysninger
ProducentINFINEON
Producentens varenummerIM535U6DXKMA1
Varenummer3625309
ProduktsortimentCIPOS Mini
Også kendt somIM535-U6D, SP003944830
Teknisk datablad
IPM Power DeviceIGBT
Voltage Rating (Vces / Vdss)600V
Current Rating (Ic / Id)30A
Isolation Voltage2kV
IPM Case StyleDIP
IPM SeriesDIPIPM
Product RangeCIPOS Mini
SVHCNo SVHC (21-Jan-2025)
Produktoversigt

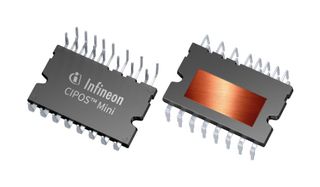

IM535U6DXKMA1 is a CIPOS™ Mini 600V, 30A three-phase TRENCHSTOP™ IGBT based intelligent power module with open emitter in DIP 36x21D package. It provides fully featured compact inverter solution with DCB substrate to enable excellent thermal performance. Moreover, it enables higher power capability based on Infineon’s leading-edge TRENCHSTOP™ IGBTs and anti-parallel diodes together with optimized SOI gate driver along with excellent thermal conduction and electrical isolation.
- Based on TRENCHSTOP™ IGBT
- Rugged SOI gate driver technology
- Integrated bootstrap function
- Over current shutdown
- All of 6 switches turn off during protection
- Under-voltage lockout at all channels
- Sleep function
- Cross-conduction prevention
- Built-in temperature monitoring
- Motor power rating up to 3000 W at 10 kHz
Tekniske specifikationer
IPM Power Device
IGBT
Current Rating (Ic / Id)
30A
IPM Case Style
DIP
Product Range
CIPOS Mini
Voltage Rating (Vces / Vdss)
600V
Isolation Voltage
2kV
IPM Series
DIPIPM
SVHC
No SVHC (21-Jan-2025)
Tekniske dokumenter (2)
Lovgivning og miljø
Oprindelsesland:
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:South Korea
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:South Korea
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Tarifnr.:85423190
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibel:Ja
RoHS
Kompatible med RoHS-phthalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Download certifikat om produktoverholdelse
Certifikater om produktoverholdelse
Vægt (kg):.002
