BGA824N6E6327XTSA1
RF Amplifier IC, 17 dB Gain / 0.55 dB Noise, 1.55 GHz to 1.615 GHz, 1.5 V to 3.3 V supply, TSNP-6

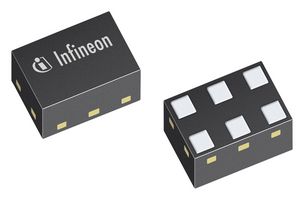

Billedet er vejledende. Se produktspecifikationen.
ProducentINFINEON
Producentens varenummerBGA824N6E6327XTSA1
Varenummer2565690RL
Også kendt somBGA 824N6 E6327, SP001079364
Teknisk datablad
83.674 På Lager
Brug for flere?
Dag-til-dag levering
Bestil før kl. 17:00 for standardforsendelse
| Antal | |
|---|---|
| 100+ | kr 3,250 |
| 500+ | kr 2,700 |
| 1000+ | kr 2,600 |
| 2500+ | kr 2,480 |
| 5000+ | kr 2,360 |
Pris for:Each (Supplied on Cut Tape)
Minimum: 100
Flere: 1
kr 360,00 (ekskl. Moms)
Der tilføjes et re-reeling-gebyr på kr 35,00 for dette produkt
Tilføj varenr. / Linjenote
Tilføjet til din ordrebekræftelse, faktura og følgeseddel kun for denne ordre.
Dette antal vil blive tilføjet til ordrebekræftelsen, faktura, følgeseddel, webbekræftelses-e-mail og produktetiket.
Produktoplysninger
ProducentINFINEON
Producentens varenummerBGA824N6E6327XTSA1
Varenummer2565690RL
Også kendt somBGA 824N6 E6327, SP001079364
Teknisk datablad
Frequency Min1.55GHz
Frequency Max1.615GHz
Gain17dB
Noise Figure Typ0.55dB
RF IC Case StyleTSNP
No. of Pins6Pins
Supply Voltage Min1.5V
Supply Voltage Max3.3V
Operating Temperature Min-40°C
Operating Temperature Max85°C
Product Range-
Automotive Qualification Standard-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
Produktoversigt
BGA824N6E6327XTSA1 is a silicon germanium, low-noise amplifier. It is ideal for all global navigation satellite systems (GNSS) like GPS, GLONASS, Beidou, Galileo and others.
- Qualified for industrial applications according to the relevant tests of JEDEC47/20/22
- Digital on/off switch, RF output internally matched to 50 ohm
- Low external component count, 2kV HBM ESD protection (including AI-pin)
- Operating frequency range from 1164 to 1615MHz
- Supply voltage from 1.5 to 3.6V (TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz)
- Supply current is 3.8mA at ON-mode, TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz
- Insertion power gain is 17dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Noise figure is 0.55dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Ultra small TSNP-6-2 leadless package
- Ambient temperature range from -40 to 85°C
Advarsler
Stresses above the maximum values listed here may cause permanent damage to the device.
Tekniske specifikationer
Frequency Min
1.55GHz
Gain
17dB
RF IC Case Style
TSNP
Supply Voltage Min
1.5V
Operating Temperature Min
-40°C
Product Range
-
MSL
MSL 1 - Unlimited
Frequency Max
1.615GHz
Noise Figure Typ
0.55dB
No. of Pins
6Pins
Supply Voltage Max
3.3V
Operating Temperature Max
85°C
Automotive Qualification Standard
-
SVHC
No SVHC (21-Jan-2025)
Tekniske dokumenter (1)
Lovgivning og miljø
Oprindelsesland:
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:Malaysia
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Det land, hvor den sidste væsentlige fremstillingsproces fandt stedOprindelsesland:Malaysia
Det land, hvor den sidste væsentlige fremstillingsproces fandt sted
Tarifnr.:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibel:Ja
RoHS
Kompatible med RoHS-phthalater:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Download certifikat om produktoverholdelse
Certifikater om produktoverholdelse
Vægt (kg):.000076
Produktsporbarhed
