Et smart parkeringssystem indebærer et IoT-baseret system, der transmitterer data om gratis (og optagede) parkeringspladser via et kablet eller trådløst system via internettet eller mobilapplikationen. IoT-enheden, der indeholder en controller og flere sensorer, ville være spredt over flere individuelle parkeringspladser. Brugere vil få en live opdatering af tilgængelige parkeringspladser og vælge deres ønskede plads.

Arkitektonisk model for IoT smart parkering

Systemet består af sensorer, gateway og datasky. De genererede data fra et bestemt sted sendes til gatewayen, som igen overfører dem til adgangspunktet, hvor brugeren kan få adgang til det. Gatewayen administrerer dataene inden for sit netværk, og adgangspunkterne vedligeholdes af forskellige tjenesteudbydere. Dataene fra sensornetværk deles af brugere af mobilenheder.

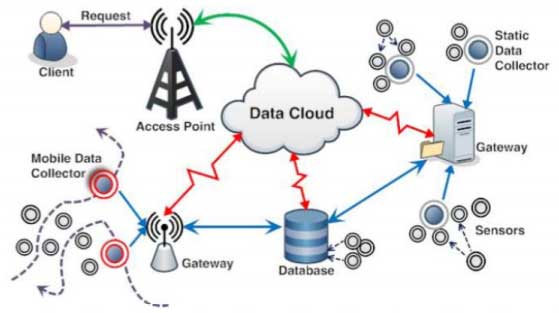

Smart parkeringsarkitektur
Fig: Arkitektur af smart parkering

De mest anvendte sensorer til IoT-systemer til smart parkering inkluderer:

  • Vision-systemer
  • Overliggende radarer
  • Magnetometre
  • Ultrasoniske sensorer
  • Infrarøde sensorer (IR)

Vision-systemer

Vision-systemer er baseret på digitale sensorer indlejret i industrielle kameraer og optik, der er specialiseret til at hente billeder.Den integrerede hardware- og softwareproces analyserer og måler forskellige attributter for at give et meningsfyldt resultat.

Raspberry Pi V2-kameraet udfører automatiske kontrolfunktioner med højtydende OmniBSI-teknologi (høj følsomhed, lav krydstale og lav støj). Som tidligere nævnt identificerer den bilnummeret, når tilstedeværelsen af et køretøj registreres på parkeringspladsen.

Raspberry Pi kamera
Fig: Raspberry Pi kamera

Radarsensorer

Radarsensoren genererer 2D-billeder ved hjælp af kunstig intelligens og kan erstatte videokameraer.Det trænede neurale netværk syntetiserer billederne, og parkeringspladsens status vises som et resultat.Disse sensorer giver mulighed for at bruge en kraftfuld enhed til at dække flere ledige parkeringspladser.

Magnetometre

Disse sensorer bruger det omgivende magnetfelt til at identificere store metalgenstande såsom køretøjer. For eksempel indsamler sensorer information for at skabe en efterspørgselsprofil for parkeringspladser, hvor der er større fremtrædende plads til besatte parkeringspladser (afkrydset) sammenlignet med de ledige. Magnetiske sløjfedetektorer ligner magnetometre, idet forskellen er, at magnetfeltet ændres, når genstande passerer gennem sløjfen og følgelig detekteres. Den leveres udstyret med RFID, så en parkeringsreservation på gaden kan udføres

Infrarød

Infrarøde sensorer måler afstanden mellem to objekter. Når en genstand kommer tættere på sensoren, reflekteres det infrarøde lys fra LED'en fra objektet og spores af modtageren. Den infrarøde sensor bruger lys, så ethvert objekt foran sensoren kan føre til falsk detektion.

Infrarød sensor
Fig: Infrarød sensor

Cellulære sensorer

Mobiltelefoner, der nu er indlejret i folks liv, bruges i vid udstrækning i smarte parkeringssystemer. Næsten alle moderne mobiltelefoner har en QR-kodescanner integreret i kameraet. Når de scannes, hjælper specialbyggede QR-koder brugerne med at finde deres respektive parkeringspladser. Oplysningerne sendes derefter til løsningens server for at opdatere status. Systemet giver brugerne mulighed for nemt at erhverve deres køretøjslokationer, hvis de har brug for det.

Ultrasoniske sensorer

Disse sensorer udsender lydbølger på en forudbestemt frekvens og måler afstanden mellem sig selv og objektet, der står i bølgebanen. Effektiviteten og præcisionen af denne teknologi har ført til dens anvendelse i mange smarte parkeringsløsninger. Disse sensorer bruges til at registrere, om en parkeringsplads er ledig eller optaget (parkeringsstatus). Under forskningsundersøgelser blev forskellige typer teknologier brugt til at overføre og behandle sensor-genererede data. For eksempel blev en sensor placeret på en piedestal, og data blev sendt til en Raspberry Pi via Wi-Fi. En anden løsning involverede brugen af et kabel tilsluttet en Arduino-processor med forbindelse til et XBee-netværk. Det er muligt at forbinde en sensor til en HTTP-server, der verificerer tilgængeligheden af parkeringspladsen. Tilsvarende foreslog endnu en løsning brugen af et trådløst Xmesh-netværk. Kontinuerlige teknologiske fremskridt har ansporet nye implementeringer, der involverer LPWAN-teknologier som LoRa. Sidstnævnte forbinder sensorer til transmission af parkeringspladsstatus.

Ultralydssensorer implementeres en-til-en. Det betyder, at en sensor er på plads til hver parkeringsplads. Derudover er det vigtigt at nævne, at disse billige sensorer har høj detektionsnøjagtighed.

Ultrasonisk sensor
Fig: Ultrasonisk sensor

Netværk

Netværk kan implementeres ved hjælp af WiFi, Bluetooth, mobil kommunikationsteknologi eller trådløse IoT-protokoller, med lejlighedsvis implementering som ZigBee, LoRa eller NB-IoT.

De trådløse IoT-protokoller og WiFi-teknologier foretrækkes til sensorkommunikation sammenlignet med 3G- og 4G-teknologier. For at nå slutbrugeren kan enhver teknologi, der giver internetadgang, dog bruges.

Sensorvalgstrategi

Sensorerne vælges baseret på detekteringsautonomi, nem installation og sensoromkostninger. Registreringsautonomi er sensorens evne til selv at bestemme, om pladsen er fri eller optaget. For eksempel har kameraer brug for ekstra elementer til behandling, mens ultralydssensorer kan registrere øjeblikkeligt. Udtrykket "nem installation" henviser til handlingen ved at placere en sensor hvor som helst med lejlighedsvis placering i komplekse infrastrukturer som strukturerede kabler, elektriske forbindelser og antennerender. Andre sensorer kræver kun nedgravning under jorden.

Denne tabel har til hensigt at guide læsere til at vælge en sensor baseret på de beskrevne forhold og som en del af intelligente parkeringsløsninger. Den følgende figur viser en sammenligning mellem forskellige sensorer.

SensortypeNem installationInvasivDetektion autonomiOmkostning
KameraNejNejNejModerat
Smartphone-sensorJaNejJaLav
UltralydNejNejJaModerat
MagnetometerJaNejJaLav
InfrarødNejNejJaLav
RadarJaNejNejHøj
RFIDNejJaJaModerat
Tabel: Sensor sammenligninger
